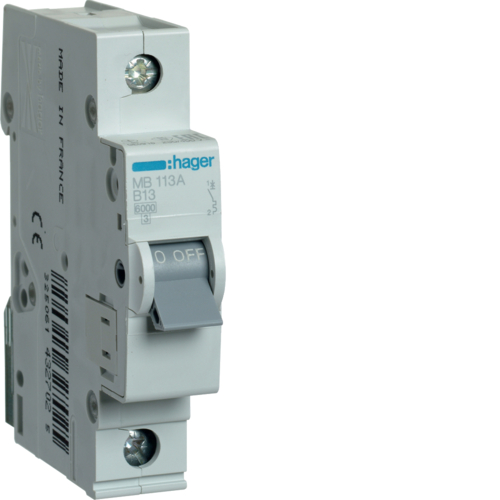

MB113A

Disjunctor 1P, 13A, 6kA, B, 1M

MB113A Disjunctor 1P,  13A,  6kA,  B,  1M

MB113A
Art Nr.:MB113A
u.m.
Nr. EAN:

3250614327025

Amb.:12 u.m.
Proprietăți tehnice
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Comutare simultană N-neutru:nu
Curbă:B
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:6 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:230/400 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:6 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:6 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:10 kA
Prag de comutare magnet de curent alternativ min./max.:3/5 In
Valoare minimă/maximă prag funcționare magnetică DC:4/7 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal -15°C:14,9 A
Curent nominal -20°C:15,1 A
Curent nominal 0°C:14,3 A
Curent nominal 10°C:13,9 A
Curent nominal -10°C:14,7 A
Curent nominal 15°C:13,7 A
Curent nominal 20°C:13,5 A
Curent nominal 25°C:13,2 A
Curent nominal -25°C:15,3 A
Curent nominal 30°C:13 A
Curent nominal 35°C:12,8 A
Curent nominal 40°C:12,5 A
Curent nominal 45°C:12,3 A
Curent nominal 5°C:14,1 A
Curent nominal -5°C:14,5 A
Curent nominal 50°C:12 A
Curent nominal 55°C:11,8 A
Curent nominal 60°C:11,5 A
Curent nominal 65°C:11,3 A
Curent nominal 70°C:11 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:2,2 W
Putere disipată totală în condiţii de curent nominal:2,2 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:17,5 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/16 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/25 mm²
Poate fi accesorizat:nu
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
