MY325

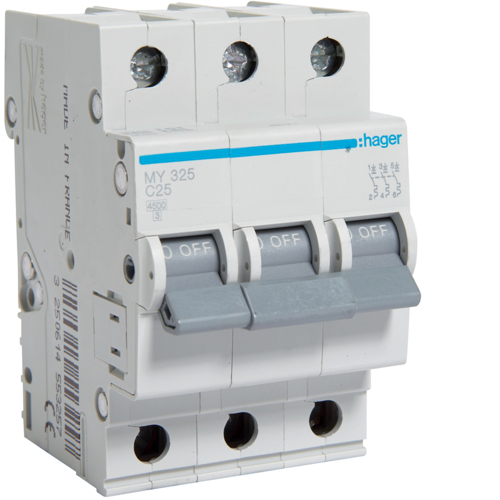

Disjunctor 3P, 25A, 4,5kA, C, 3M

MY325 Disjunctor 3P,  25A,  4,5kA,  C,  3M

MY325
MY325 Disjunctor 3P,  25A,  4,5kA,  C,  3M
MY325 Disjunctor 3P,  25A,  4,5kA,  C,  3M
Art Nr.:MY325
u.m.
Nr. EAN:

3250614553257

Amb.:4 u.m.
Proprietăți tehnice
Număr poli protejați:3
Număr de poli:3 P
Tipul polilor:3 P
Curbă:C
Comutare simultană N-neutru:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:4,5 kA
Tensiune nominală de regim curent alternativ:230 / 400 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent nominal:25 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:4,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:4,5 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:4,5 kA
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență:50 / 60 Hz
Durata de viaţă electrică în număr de cicluri:10000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:52,5 mm
Cuplu:2,8 Nm
Tip conexiuni inferioare dispozitive modulare:BIconnect
Diametrul conexiunii cu conductor flexibil:1 - 25 mm²
Diametrul conexiunii cu conductor rigid:1 - 35 mm²
Secțiune cablu rigid pentru terminale cu șurub:1 / 35 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 25 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 60898-1
Conform directivelor europene WEEE:neafectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
