MY306

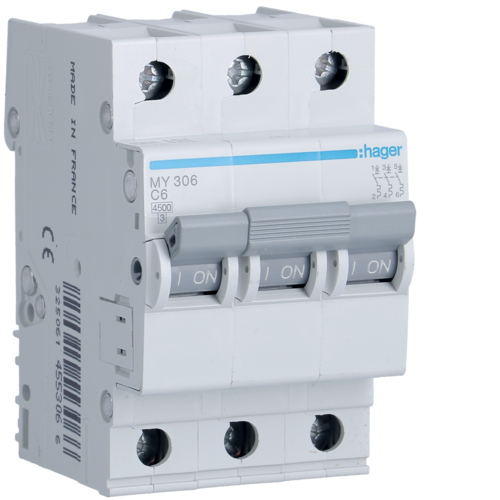

Disjunctor 3P, 6A, 4,5kA, C, 3M

MY306 Disjunctor 3P,  6A,  4,5kA,  C,  3M

MY306
Art Nr.:MY306
u.m.
Nr. EAN:

3250614553066

Amb.:4 u.m.
Proprietăți tehnice
Număr poli protejați:3
Număr de poli:3 P
Tipul polilor:3 P
Comutare simultană N-neutru:nu
Curbă:C
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:4,5 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:230/400 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:4,5 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:4,5 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:6 kA
Prag de comutare magnet de curent alternativ min./max.:5/10 In
Valoare minimă/maximă prag funcționare magnetică DC:7/15 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal -15°C:7,5 A
Curent nominal -20°C:7,6 A
Curent nominal 0°C:7 A
Curent nominal 10°C:6,7 A
Curent nominal -10°C:7,3 A
Curent nominal 15°C:6,5 A
Curent nominal 20°C:6,4 A
Curent nominal 25°C:6,2 A
Curent nominal -25°C:7,8 A
Curent nominal 30°C:6 A
Curent nominal 35°C:5,8 A
Curent nominal 40°C:5,6 A
Curent nominal 45°C:5,4 A
Curent nominal 5°C:6,9 A
Curent nominal -5°C:7,2 A
Curent nominal 50°C:5,2 A
Curent nominal 55°C:5 A
Curent nominal 60°C:4,8 A
Curent nominal 65°C:4,6 A
Curent nominal 70°C:4,4 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:1,34 W
Putere disipată totală în condiţii de curent nominal:3,9 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:52,5 mm
Cuplu:2,8 Nm
Tip de conexiune:Tehnică de înfiletare
Secțiune cablu flexibil pentru terminale cu șurub:1/16 mm²
Secțiune cablu rigid pentru terminale cu șurub:1/25 mm²
Poate fi accesorizat:da
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
