MY263

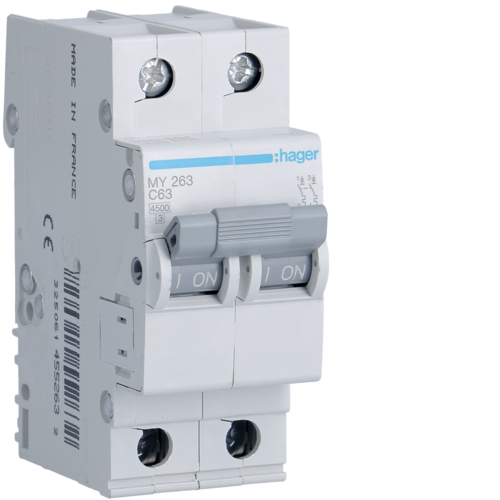

Disjunctor 2P, 63A, 4,5kA, C, 2M

MY263 Disjunctor 2P,  63A,  4,5kA,  C,  2M

MY263
Art Nr.:MY263
u.m.
Nr. EAN:

3250614552632

Amb.:6 u.m.
Proprietăți tehnice
Număr poli protejați:2
Număr de poli:2 P
Tipul polilor:2 P
Curbă:C
Comutare simultană N-neutru:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:4,5 kA
Tensiune nominală de regim curent alternativ:400 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent nominal:63 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:4,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Valoare minimă/maximă prag funcționare magnetică DC:7 / 15 In
Valoare minimă/maximă prag funcționare termală DC:1,13 / 1,45 In
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:4,5 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:6 kA
Curent nominal -25°C:81,1 A
Curent nominal -20°C:79,6 A
Curent nominal -15°C:78,1 A
Curent nominal -10°C:76,6 A
Curent nominal -5°C:75 A
Curent nominal 0°C:73,4 A
Curent nominal 5°C:71,8 A
Curent nominal 10°C:70,1 A
Curent nominal 15°C:68,4 A
Curent nominal 20°C:66,7 A
Curent nominal 25°C:64,9 A
Curent nominal 30°C:63 A
Curent nominal 35°C:62,8 A
Curent nominal 40°C:62,6 A
Curent nominal 45°C:62,3 A
Curent nominal 50°C:62,1 A
Curent nominal 55°C:61,9 A
Curent nominal 60°C:61,7 A
Curent nominal 65°C:61,4 A
Curent nominal 70°C:61,2 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență:50 / 60 Hz
Putere disipată totală în condiţii de curent nominal:12 W
Putere disipată per pol:6,17 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:35 mm
Cuplu:2,8 Nm
Tip conexiuni inferioare dispozitive modulare:BIconnect
Mobilitate dispozitive modulare:nu
Bază inferioară pentru dispozitivele modulare:nu
Diametrul conexiunii cu conductor flexibil:1 - 25 mm²
Diametrul conexiunii cu conductor rigid:1 - 35 mm²
Secțiune cablu rigid pentru terminale cu șurub:1 / 35 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 25 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 60898-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
