MX320

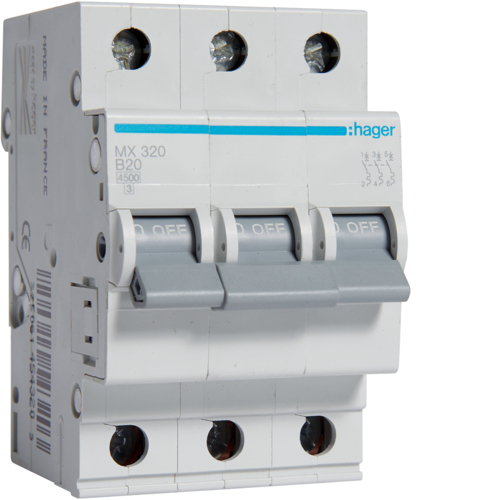

Disjunctor 3P, 20A, 4,5kA, B, 3M

MX320 Disjunctor 3P,  20A,  4,5kA,  B,  3M

MX320
Art Nr.:MX320
u.m.
Nr. EAN:

3250614543203

Amb.:4 u.m.
Proprietăți tehnice
Număr poli protejați:3
Număr de poli:3 P
Tipul polilor:3 P
Curbă:B
Comutare simultană N-neutru:nu
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:4,5 kA
Tensiune nominală de regim curent alternativ:230 / 400 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent nominal:20 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:4,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:3 / 5 In
Valoare minimă/maximă prag funcționare magnetică DC:4 / 7 In
Valoare minimă/maximă prag funcționare termală DC:1,13 / 1,45 In
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:4,5 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:6 kA
Curent nominal -25°C:24,6 A
Curent nominal -20°C:24,3 A
Curent nominal -15°C:23,9 A
Curent nominal -10°C:23,5 A
Curent nominal -5°C:23,1 A
Curent nominal 0°C:22,7 A
Curent nominal 5°C:22,2 A
Curent nominal 10°C:21,8 A
Curent nominal 15°C:21,4 A
Curent nominal 20°C:20,9 A
Curent nominal 25°C:20,5 A
Curent nominal 30°C:20 A
Curent nominal 35°C:19,5 A
Curent nominal 40°C:19 A
Curent nominal 45°C:18,5 A
Curent nominal 50°C:18 A
Curent nominal 55°C:17,5 A
Curent nominal 60°C:16,9 A
Curent nominal 65°C:16,4 A
Curent nominal 70°C:15,9 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență:50 / 60 Hz
Putere disipată totală în condiţii de curent nominal:8,7 W
Putere disipată per pol:2,93 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:52,5 mm
Cuplu:2,8 Nm
Tip conexiuni inferioare dispozitive modulare:BIconnect
Mobilitate dispozitive modulare:nu
Bază inferioară pentru dispozitivele modulare:nu
Diametrul conexiunii cu conductor flexibil:1 - 25 mm²
Diametrul conexiunii cu conductor rigid:1 - 35 mm²
Secțiune cablu rigid pentru terminale cu șurub:1 / 35 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 25 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 60898-1
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
