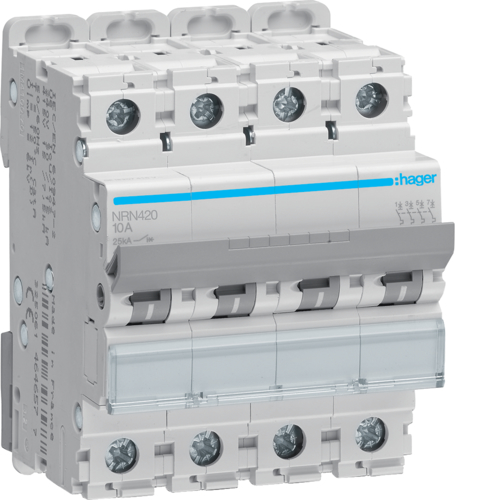

NRN420

NRN420

NRN420
Art Nr.:NRN420
u.m.
Nr. EAN:

3250614645327

Amb.:1 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr poli protejați:4
Număr de poli:4 P
Tipul polilor:4 P
Tip de montaj:Şină DIN
Curbă:C
Comutare simultană N-neutru:nu
Sigilabil:da
Compatibil pentru montaj pe șină DIN:da
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Capacitate nominală de decuplare:10 kA
Tensiune nominală de regim curent alternativ:415 V
Tip tensiune alimentare:AC
Tensiune de izolare:500 V
Tensiune max. de exploatare:415 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Curent nominal:20 A
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:7,5 kA
Valoare minimă/maximă prag funcționare termală AC:1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:5 / 10 In
Valoare minimă/maximă prag funcționare magnetică DC:5 / 15 In
Valoare minimă/maximă prag funcționare termală DC:1,13 / 1,45 In
Curent nominal -10°C conform IEC 60947:26,27 A
Curent nominal -15°C conform IEC 60947:26,72 A
Curent nominal -20°C conform IEC 60947:27,17 A
Curent nominal -25°C conform IEC 60947:27,61 A
Curent nominal -5°C conform IEC 60947:25,8 A
Curent nominal 0°C conform IEC 60947:25,33 A
Curent nominal 10°C conform IEC 60947:24,36 A
Curent nominal 15°C conform IEC 60947:23,86 A
Curent nominal 20°C conform IEC 60947:23,34 A
Curent nominal 25°C conform IEC 60947:22,82 A
Curent nominal 30°C conform IEC 60947:22,29 A
Curent nominal 35°C conform IEC 60947:21,74 A
Curent nominal 40°C conform IEC 60947:21,17 A
Curent nominal 45°C conform IEC 60947:20,6 A
Curent nominal 5°C conform IEC 60947:24,85 A
Curent nominal 50°C conform IEC 60947:20 A
Curent nominal 55°C conform IEC 60947:19,34 A
Curent nominal 60°C conform IEC 60947:18,65 A
Curent nominal 65°C conform IEC 60947:17,94 A
Curent nominal 70°C conform IEC 60947:17,2 A
Capacitate de rupere Ics 220V AC conform IEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:15 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:15 kA
Capacitate de rupere Ics 380V AC conform IEC 60947-2:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4:7,5 kA
Capacitate de rupere la funcț. nominală, lcs sub 415V AC conform IEC 60947-5:7,5 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:3 kA
Capacitate de rupere la 1 pol cu 415 V EN 60947-4:3 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:50 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:50 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:25 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:25 kA
Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 415V AC conform IEC 60898-1:10 kA
Capacitate de rupere Ics 220V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 230V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 240V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 380V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 400V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 415V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Icu 220V AC IEC 60947-2:50 kA
Capacitate de rupere Icu 380V AC conform IEC 60947-2:25 kA
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1
Frecvență:50 / 60 Hz
Pierdere maximă putere pe pol conform standardului produsului:4,5 W
Putere disipată totală în condiţii de curent nominal:10,87 W
Putere disipată per pol:2,74 W
Timp răspuns la declanșare:7 ms
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:70 mm
Cuplu:2,8 Nm
Tip clemă inferioară dispozitive modulare:Plastic
Tip conexiuni inferioare dispozitive modulare:BIconnect
Mobilitate dispozitive modulare:da
Bază inferioară pentru dispozitivele modulare:da
Potrivit pentru montaj încastrat:da
Terminale cu șurub pentru conductorul flexibil:1 / 25 mm²
Conex. ieşire şurub cu conductor rigid:1 / 35 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1 / 35 mm²
Montaj terminale cu șurub pentru cablu flexibil:1 / 25 mm²
Stare livrare cleme:deschis
Stare de livrare:deschis
Poate fi accesorizat:da
Port etichetă:da
Text standard:IEC 60947-2
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…70 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
Temperatură depozitare/transport:-25…80 °C
Temperatură de calibrare:50 °C
  • NRN420
    NRN420
    NRN420
  • NRN420
Sub rezerva modificărilor tehnice ulterioare
