HMF190

Disjunctor 1P 100A 10kA C

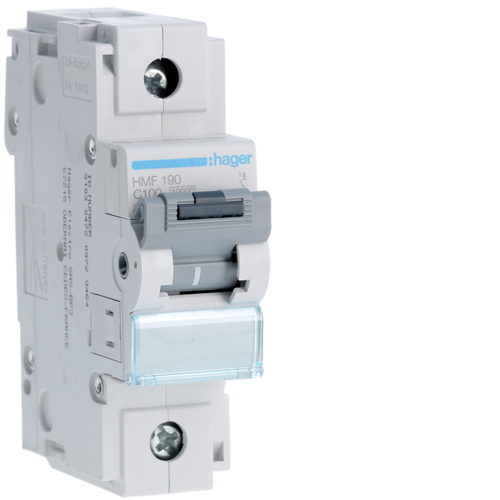

HMF190 Disjunctor 1P 100A 10kA C

HMF190
Art Nr.:HMF190
u.m.
Nr. EAN:

3250613230982

Amb.:1 u.m.
Proprietăți tehnice
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Comutare simultană N-neutru:nu
Curbă:C
Frecvenţă:50/60 Hz
Capacitate nominală de decuplare:10 kA
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:240/415 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:10 kA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:10 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:7,5 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:75 %
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:4,5 kA
Capacitate de rupere la 1 pol cu 415 V EN 60947-4:4,5 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:10 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:10 kA
Prag de comutare magnet de curent alternativ min./max.:5/10 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Curent nominal 0°C:124 A
Curent nominal 10°C:116 A
Curent nominal 15°C:112 A
Curent nominal 20°C:108 A
Curent nominal 25°C:104 A
Curent nominal 30°C:100 A
Curent nominal 35°C:96,6 A
Curent nominal 40°C:93,1 A
Curent nominal 45°C:89,4 A
Curent nominal 5°C:120 A
Curent nominal 50°C:85,6 A
Curent nominal 55°C:81,6 A
Curent nominal 60°C:77,5 A
Curent nominal 10°C conform IEC 60947-2:124 A
Curent nominal 15°C conform IEC 60947-2:120 A
Curent nominal 20°C conform IEC 60947-2:116 A
Curent nominal 25°C conform IEC 60947-2:112 A
Curent nominal 30°C conform IEC 60947-2:108 A
Curent nominal 35°C conform IEC 60947-2:104 A
Curent nominal 40°C conform IEC 60947-2:100 A
Curent nominal 45°C conform IEC 60947-2:96,6 A
Curent nominal 50°C conform IEC 60947-2:93,1 A
Curent nominal 55°C conform IEC 60947-2:89,4 A
Curent nominal 60°C conform IEC 60947-2:85,6 A
Curent nominal 65°C conform IEC 60947-2:81,6 A
Curent nominal 70°C conform IEC 60947-2:77,5 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:6,48 W
Putere disipată totală în condiţii de curent nominal:6,48 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:90 mm
Lăţime produsului instalat:27 mm
Cuplu:3,5 până la 5 Nm
Diametrul conexiunii cu conductor rigid:70 mm²
Diametrul conexiunii cu conductor flexibil:35 mm²
Tip de conexiune:Mufă cu sistem de compensare integrat
Poate fi accesorizat:da
Text standard:EN 60898-1, IEC 60947-2
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
