NCN150

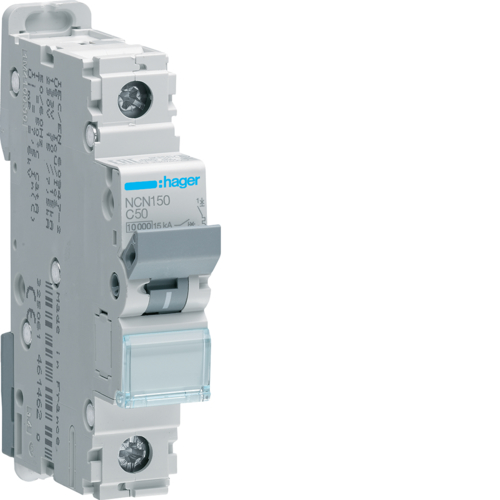

Disjunctor 1P, 50A, 10kA, C, 1M

NCN150 Disjunctor 1P,  50A,  10kA,  C,  1M

NCN150
NCN150 Disjunctor 1P,  50A,  10kA,  C,  1M
Scheme de circuit Disjunctor 1 pol, curbă C
Art Nr.:NCN150
u.m.
Nr. EAN:

3250614614675

Amb.:12 u.m.
Proprietăți tehnice
Poziție neutră:fără neutru
Număr poli protejați:1
Număr de poli:1 P
Tipul polilor:1 P
Comutare simultană N-neutru:nu
Curbă:C
Bază de conectare pentru dispozitivele modulare:Terminal aliniat
Conectare in partea superioară pentru dispozitive modulare:Terminal aliniat
Tip tensiune alimentare:AC
Tensiune nominală de regim curent alternativ:240/415 V
Tensiune minimă de prag (Ue min):12 V
Tensiune de izolare:500 V
Tensiune max. de exploatare:440 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:10 kA
Capacitatede rupere la funcț. nominală, lcn sub 240V AC conform IEC 60898-1:10 kA
Capacitate de rupere Ics 220V AC conform IEC 60947-2:7,5 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:7,5 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:7,5 kA
Capacitate de rupere Ics 220V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 230V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Ics 240V AC conform IEC 60898-1:7,5 kA
Capacitate de rupere Icu 220V AC IEC 60947-2:15 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:15 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:15 kA
Prag de comutare magnet de curent alternativ min./max.:5/10 In
Valoare minimă/maximă prag funcționare magnetică DC:7/15 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Valoare minimă/maximă prag funcționare termală DC:1,13/1,45 In
Curent nominal 0°C conform IEC 60947-2:67,96 A
Curent nominal 10°C conform IEC 60947-2:64,77 A
Curent nominal -10°C conform IEC 60947-2:71,01 A
Curent nominal 15°C conform IEC 60947-2:63,11 A
Curent nominal -15°C conform IEC 60947-2:72,49 A
Curent nominal 20°C conform IEC 60947-2:61,41 A
Curent nominal -20°C conform IEC 60947-2:73,93 A
Curent nominal 25°C conform IEC 60947-2:59,66 A
Curent nominal -25°C conform IEC 60947-2:75,35 A
Curent nominal 30°C conform IEC 60947-2:57,86 A
Curent nominal 35°C conform IEC 60947-2:56 A
Curent nominal 40°C conform IEC 60947-2:54,07 A
Curent nominal 45°C conform IEC 60947-2:52,08 A
Curent nominal 5°C conform IEC 60947-2:66,38 A
Curent nominal -5°C conform IEC 60947-2:69,5 A
Curent nominal 50°C conform IEC 60947-2:50 A
Curent nominal 55°C conform IEC 60947-2:47,83 A
Curent nominal 60°C conform IEC 60947-2:45,57 A
Curent nominal 65°C conform IEC 60947-2:43,18 A
Curent nominal 70°C conform IEC 60947-2:40,65 A
Factor de corecție a declanșării magnetice cu 100Hz:1,1
Factor de corecție a declanșării magnetice cu 200Hz:1,2
Factor de corecție a declanșării magnetice cu 400Hz:1,5
Factor de corecție a declanșării magnetice cu 60Hz:1,1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Putere disipată per pol:4,7 W
Pierdere maximă putere pe pol conform standardului produsului:9 W
Putere disipată totală în condiţii de curent nominal:4,7 W
Durata de viaţă electrică în număr de cicluri:4000
Durată de viaţă mecanică număr operaţiuni de acţionare:20000
Adâncimea produsului instalat:70 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:17,5 mm
Tip conexiune dispozitive modulare:cu șurub
Cuplu:2,8 Nm
Tip clemă inferioară dispozitive modulare:Plastic
Tip conexiuni inferioare dispozitive modulare:BIconnect
Bază inferioară pentru dispozitivele modulare:da
Mobilitate dispozitive modulare:da
Potrivit pentru montaj încastrat:da
Stare de livrare:deschis
Stare livrare cleme:închis
Terminale cu șurub pentru conductorul flexibil:1/25 mm²
Montaj terminale cu șurub pentru cablu flexibil:1/25 mm²
Conex. ieşire şurub cu conductor rigid:1/35 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:1/35 mm²
Poate fi accesorizat:da
Text standard:EN 60898-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 80 °C
Temperatură de calibrare:30 °C
