AD910J

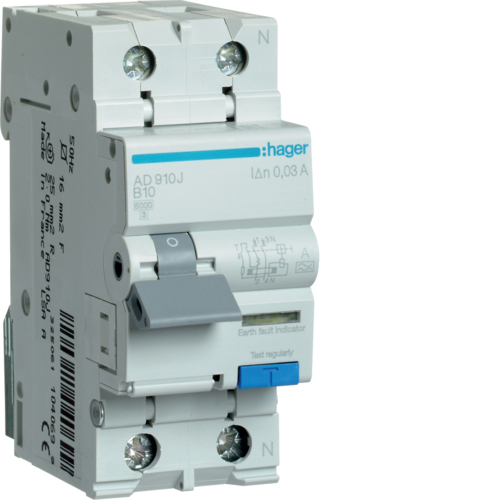

Disjunctor diferențial P+N 10A/30mA, B, 6kA, tip A

AD910J Disjunctor diferențial  P+N 10A/30mA,  B,  6kA,  tip A

AD910J
Art Nr.:AD910J
u.m.
Nr. EAN:

3250611040699

Amb.:1 u.m.
Proprietăți tehnice
Poziție neutră:dreapta
Număr poli protejați:1
Număr de poli:2 P
Tipul polilor:1P+N
Comutare simultană N-neutru:da
Curbă:B
Frecvenţă:50 Hz
Capacitate nominală de decuplare:6 kA
Tensiune nominală de regim curent alternativ:240 V
Tensiune de izolare:500 V
Rezistenţa la tensiunea nominală de impuls:4000 V
Curent rezidual de calcul:30 mA
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:6 kA
Capacitate de rupere și deschidere:6 kA
Prag de comutare magnet de curent alternativ min./max.:3/5 In
Valoare minimă/maximă prag funcționare termală AC:1,13/1,45 In
Curent nominal -15°C:11,7 A
Curent nominal -20°C:11,8 A
Curent nominal 0°C:11,1 A
Curent nominal 10°C:10,8 A
Curent nominal -10°C:11,5 A
Curent nominal 15°C:10,6 A
Curent nominal 20°C:10,4 A
Curent nominal 25°C:10,2 A
Curent nominal -25°C:12 A
Curent nominal 30°C:10 A
Curent nominal 35°C:9,9 A
Curent nominal 40°C:9,7 A
Curent nominal 45°C:9,6 A
Curent nominal 5°C:11 A
Curent nominal -5°C:11,3 A
Curent nominal 50°C:9,4 A
Curent nominal 55°C:9,3 A
Curent nominal 60°C:9,1 A
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:0,85
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:12 A
Curent maxim în aval pentru fuzibili gL pentru selectivitate la scurtcircuit:12 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:1 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:2 A
Putere disipată per pol:2,8 W
Putere disipată totală în condiţii de curent nominal:3,4 W
Protecție împotriva declanșărilor nedorite:nu
Durata de viaţă electrică în număr de cicluri:2000
Durată de viaţă mecanică număr operaţiuni de acţionare:2000
Adâncimea produsului instalat:68 mm
Înălţimea produsului instalat:83 mm
Lăţime produsului instalat:35 mm
Cuplu:2,1 Nm
Diametrul conexiunii cu conductor rigid:1 - 25 mm²
Diametrul conexiunii cu conductor flexibil:1 - 16 mm²
Tip de conexiune:Tehnică de înfiletare
Text standard:EN 61009-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Tipul curentului rezidual:A
Grad de poluare conform IEC 60664 / IEC 60947-2:2
Clasă de limitare a energiei I²t:3
Altitudine:2000 m
Temperatură de depozitare:-25 to 70 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
  • AD910J
    AD910J Disjunctor diferențial  P+N 10A/30mA,  B,  6kA,  tip A
    AD910J
  • AD910J Disjunctor diferențial  P+N 10A/30mA,  B,  6kA,  tip A
Sub rezerva modificărilor tehnice ulterioare
