ERL240

Releu comandă, 40A, 2ND, 12V

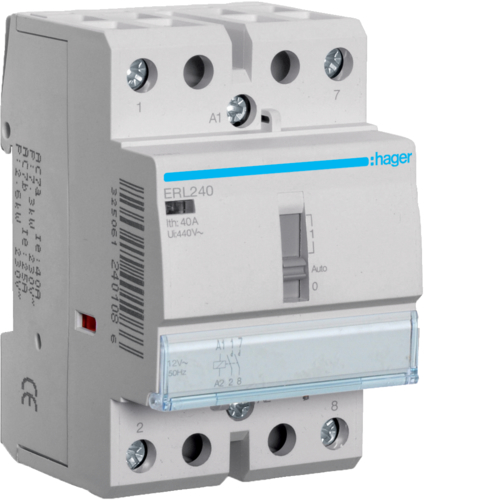

ERL240 Releu comandă, 40A,  2ND,  12V

ERL240
Art Nr.:ERL240
u.m.
Nr. EAN:

3250612401109

Amb.:4 u.m.
Proprietăți tehnice
Tip comandă:releu
Număr de poli:2 P
Frecvenţă:50 Hz
Tensiune nominală de regim curent alternativ:400 V
Tensiune de izolare:440 V
Tensiune de comandă curent alternativ:12 V
Rezistenţa la tensiunea nominală de impuls:4 kV
Curent permanent acceptat în AC7A:40 A
Curent permanent acceptat în AC7B:25 A
Curent termic nominal în afara carcaselor:40 A
Putere absorbită la pornire:60 W
Consum în regim de aşteptare:7 W
Capacitate comutare la 230V în AC7A:7,3 kW
Grad de contact la 230V în AC7B:2,6 kW
Grad de contact la 400V în AC7B:22 kW
Capacitate comutare la 400V în AC7B:7,8 kW
Putere disipată per contact:3,2 W
Putere disipată totală în condiţii de curent nominal:8,6 W
Pierdere de putere pe bobină:2,2 W
Timp de răspuns la anclașare:25 ms
timp de răspuns la dezanclașare:20 ms
Rezistența înfășurării:16,1 Ω
Durata de viaţă electrică în număr de cicluri:30000
Durată de viaţă mecanică număr operaţiuni de acţionare:1000000
Adâncimea produsului instalat:60 mm
Înălţimea produsului instalat:85 mm
Lăţime produsului instalat:54 mm
Încărcare maximă lampă fluorescentă:1900 VA
Putere maximă lămpi fluorescente paralele:1300 VA
în dublu circuit:3000 VA
Sarcina max. a becurilor cu incandescenţă:4000 W
Cuplu:Bobină: 2,5Nm; Putere: 3,5 Nm
Diametrul max. a conexiunii (flexibilă) pentru sistemul de comandă:1 to 6 mm²
Diametru max. a cablurilor (rigid) pentru sistemul de comandă:1 to 10 mm²
Diametrul conexiunii cu conductor rigid:4 - 25 mm²
Diametrul conexiunii cu conductor flexibil:4 - 16 mm²
Tip de conexiune:Tehnică de înfiletare
Număr de contacte:2
Tipul contactelor:2S
Poate fi accesorizat:da
Comutare manuală:Da
Funcționare locală/funcționare manuală:da
Conform directivelor europene RoHs:conforme
Conform directivelor europene WEEE:afectat
Clasă de protecţie:Clasa de protecţie II
Tip de protecţie IP:2
Temperatură de depozitare:-40 to 80 °C
Gamă produse:ERL
  • ERL240
    ERL240 Releu comandă, 40A,  2ND,  12V
    ERL240
  • ERL240 Releu comandă, 40A,  2ND,  12V
Sub rezerva modificărilor tehnice ulterioare
