HNF980H

Disjunctor general h1600 3P 50kA 1250A LSI

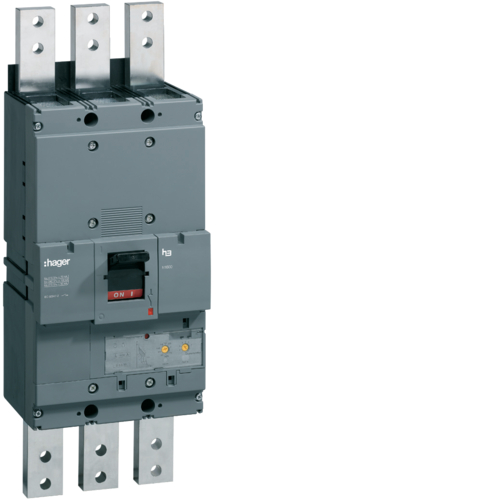

HNF980H Disjunctor general h1600 3P 50kA 1250A LSI

Imagini similare
Art Nr.:HNF980H
u.m.
Nr. EAN:

3250613349899

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Comutare
Tip caz:Fixare permanentă
Număr de poli:3 P
Tipul polilor:3P3D
Dispozitiv complet cu unitate de protecție:da
Protecție integrală a defectelor la pământ:nu
Compatibil pentru montaj pe șină DIN:nu
Motor integrat:nu
Frecvenţă:50/60 Hz
Tensiune nominală de regim curent alternativ:220/690 V
Tensiune de izolare:800 V
Rezistenţa la tensiunea nominală de impuls:8000 V
Cu eliberare sub tensiune:nu
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:50 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:100 %
Capacitate de rupere la 1 pol cu 230 V EN 60947-2:60 kA
Capacitate de rupere la 1 pol cu 400 V EN 60947-3:9 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:100 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2:50 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 440V AC IEC 60947-2:70 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:45 kA
Plajă de reglare sistem termic:0,4/0,5/0,63/0,8/0,9/0,95/1
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:1
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:1
Putere disipată per pol:62,5 W
Pierdere putere pe pol la 0,63*In:24,8 W
Pierdere putere pe pol la 0,8*In:40 W
Putere disipată totală în condiţii de curent nominal:187,5 W
Pierdere totală de putere 0.63*In:74,4 W
Pierdere totală de putere 0.8*In:120 W
Tip declanşator:LSI
Timp de declanşare declanşator termic:5/10/11/19/21/29 ms
timp de răspuns la dezanclașare:10 ms
Reglarea duratei reduse de temporizare:100 to 200 ms
Durata de viaţă electrică în număr de cicluri:1000
Durată de viaţă mecanică număr operaţiuni de acţionare:4000
Cuplu:65 Nm
Montare pe șină DIN cu adaptor opțional:nu
Diametrul conexiunii cu conductor rigid:3 x 240 mm²
Diametrul conexiunii cu conductor flexibil:3 x 240 mm²
Conexiune:Conexiune frontală
Tip de conexiune:Conexiune cu papuci de cablu
Plajă de reglare magnet:2,5/5/10
Setare tip IN sau IrTh:IrTh
Domeniu de reglaj magnetic:7000/8750/11200/14000/15000/15000/15000 A
Motor opțional:da
Categorie de utilizare:A
Text standard:IEC 60947-2
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP4X
Altitudine:2000 m
Temperatură de depozitare:-35 to 70 °C
Protecție împotriva umidității din aer:pentru toate condiţiile climatice
