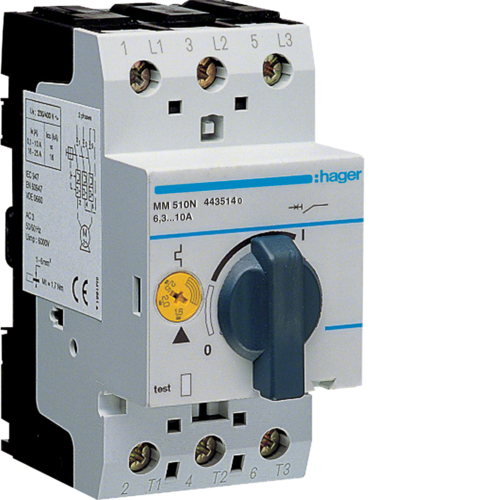

MM510N

Disjunctor pentru motor 6, 3-10A

MM510N Disjunctor pentru motor 6, 3-10A

MM510N
Art Nr.:MM510N
u.m.
Nr. EAN:

3250614435232

Amb.:1 u.m.
Proprietăți tehnice
Tip comandă:Strângere scurtă
Număr de poli:3 P
Tipul polilor:3 P
Tip de montaj:Şină DIN
Sigilabil:nu
Compatibil pentru montaj pe șină DIN:da
Tensiune nominală de regim curent alternativ:690 V
Tip tensiune alimentare:AC
Frecvenţă:50/60 Hz
Tensiune de izolare:690 V
Rezistenţa la tensiunea nominală de impuls:6000 V
Curent nominal:10 A
Capacitate maximă de rupere la scurtcircuit lcu sub 690V AC IEC 60947-2:3 kA
Prag de comutare magnet de curent alternativ min./max.:12,4 / 15,5 / 18,6 In
Setare declanșare termică la 30°:6,3 / 6,8 / 7,2 / 7,7 / 8,2 / 8,6 / 9,1 / 9,5 / 10 A
Curent nominal 0°C conform IEC 60947:0,42 A
Curent nominal 10°C conform IEC 60947:0,42 A
Curent nominal 20°C conform IEC 60947:0,42 A
Curent nominal 30°C conform IEC 60947:0,42 A
Curent nominal 40°C conform IEC 60947:0,42 A
Curent nominal 50°C conform IEC 60947:0,42 A
Capacitate de rupere Ics 220V AC conform IEC 60947-2:150 kA
Capacitate de rupere la funcționare nominală, lcs AC conformIEC 60947-2:150 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60947-3:150 kA
Capacitate de rupere Ics 380V AC conform IEC 60947-2:150 kA
Capacitate de rupere la funcț. nominală, lcs sub 400V AC conform IEC 60947-4:150 kA
Capacitate de decuplare conform IEC 947.2 50 Hz:100 %
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:150 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:150 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 400V AC IEC 60947-2:150 kA
Capacitate de rupere Icu 220V AC IEC 60947-2:150 kA
Capacitate de rupere Icu 380V AC conform IEC 60947-2:150 kA
Frecvență:50 / 60 Hz
Putere disipată totală în condiţii de curent nominal:6,48 W
Puterea nominală standard a motorului în 3 faze la AC3 sub 230V:2,2 kW
Puterea nominală standard a motorului în 3 faze la AC3 sub 400V:4 kW
Durata de viaţă electrică în număr de cicluri:50000
Rezistență mecanică la număr de operațiuni/oră:40
Durată de viaţă mecanică număr operaţiuni de acţionare:100000
Cuplu:1,7 Nm
Secțiune cablu rigid pentru terminale cu șurub:1 / 6 mm²
Secțiune cablu flexibil pentru terminale cu șurub:1 / 6 mm²
Tip de conexiune:Tehnică de înfiletare
Valoare minimă/maximă prag funcționare magnetică AC:124 / 186 A
Setare tip IN sau IrTh:IN
Compensare automată a temperaturii:-5 / 40 °C
Poate fi accesorizat:da
Categorie de utilizare:AC3
Text standard:IEC 60947-4-1, EN 60947-4-1
Conform directivelor europene RoHs:conformitate voluntară
Conform directivelor europene WEEE:afectat
Tip de protecţie IP:IP20
Temperatură lucru:-25…55 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:3
Temperatură depozitare/transport:-25…80 °C
Temperatură de calibrare:30 °C
